展會信息：
時間：2025年9月23日-9月27日
地點：國家會展中心（上海）
展位號：8.1館C197

沉浸式體驗

專業測量區開放樣品測試，工程師1對1定制化方案

3D線光譜共焦傳感器現場演示微米級缺陷檢測

六維力傳感器實時還原機器人協作場景

海伯森技術矩陣

產品 1：HYPERSEN 3D閃測傳感器

技術亮點：采用獨特的一體式結構光技術，無需移動即可瞬間獲取復雜工件的三維點云數據，實現極致的測量效率

應用場景：廣泛應用于發動機、變速箱、新能源電池包等精密零部件的平面度、間隙面差、孔徑尺寸等快速全檢。

產品 2：HYPERSEN 超高速工業相機

技術亮點： 擁有極高的時間分辨率，能將轉瞬即逝的動態過程清晰“凍結”，轉化為可供分析的圖像數據。

應用場景：精準捕捉高速運動的電池極片上的涂布缺陷、焊接火花等微小異常等。

產品 3：HYPERSEN 六維力傳感器

技術亮點： 高靈敏度彈性體結構及應變計。產品可高精度實時測量Fx、Fy、Fz、Mx、My 和 Mz 六個受力分量，內部集成的專業補償算法保證了測量結果的高線性度和極低的軸間串?dāng)_。

應用場景：廣泛應用于機器人精密裝配、自適應打磨、力控示教等場景，為智能工業提供精準的力控反饋和數據閉環。

觀展指南

交通動線：地鐵2號線國家會展中心站4號口直達8.1館

VIP預約：掃描官網二維碼下載資料，現場享專屬接待通道

膠高檢測的主要作用

膠高檢測的核心價值在于確保點膠或涂膠的高度一致性和精確性，其主要作用體現在以下幾個方面：

保證密封與防護性能：在許多產品中，膠水用于密封（如汽車電池、電子元器件）或防護（如PCB板）。膠高不足可能導致密封不嚴，引發泄漏、受潮、絕緣不良等問題。膠高過量則可能造成干涉或浪費。檢測系統能確保膠體在關鍵區域形成連續、厚度均勻的屏障。

保障結構粘接強度：膠水的粘接強度與其涂敷量和形狀（高度、寬度）直接相關。膠高不足會導致粘接面積不夠，強度下降；膠高過高則可能溢出污染其他部位，或影響裝配。精確的膠高控制是保障產品可靠性和耐久性的關鍵。

提升工藝控制與自動化水平：傳統人工檢測（目視、卡尺）效率低、主觀性強、易漏檢，且難以適應高速自動化生產。在線膠高檢測能實時反饋數據，甚至聯動點膠設備實現閉環控制，動態調整參數，減少?gòu)U品率，提升生產效率。

實現質量追溯與過程優化：檢測系統通常記錄并上傳每件產品的膠高數據。這既便于質量問題追溯，也能通過統計分析優化點膠工藝參數，持續改進生產質量。

檢測需求

樣品1. 檢測樣品芯片點膠頂部位置至底部平面的高度

樣品2. 檢測樣品面封膠的高度

樣品3. 檢測樣品圍壩的高度和寬度

測試需求

根據客戶提供的測試需求，利用線光譜共焦傳感器對樣品點膠位置進行掃描，通過2D圖像以及3D點云圖進行樣品特定位置高度信息的測量。

檢測原理

光譜共焦測量通過使用特殊透鏡，延長不同顏色光的焦點光暈范圍，形成特殊放大色差，使其根據不同的被測物體到透鏡的距離，會對應一個精確波長的光聚焦到被測物體上。通過測量反射光的波長，就可以得到被測物體到透鏡的精確距離。

反射光的光強不會影響測量結果。這意味著，無論有多少反射光從被測物體反射回來，測量的距離結果可能是不變的。因?yàn)榉瓷涔獾墓鈴?qiáng)僅僅取決于反射物體的反光程度。因此，采用海伯森的3D線光譜共焦傳感器，即使被測物體是強吸光材料，如黑色橡膠；或者是透明材料，如玻璃或者液體，都可以進行正常可靠的測量。

測試方案

樣品1號檢測效果圖

灰度圖

高度圖

3D點云圖

局部灰度圖

局部點云圖

樣品1號檢測結果

2D截面示意圖

3D點云截面示意圖

1D截面示意圖

經測量: 此處膠高為：0.4036mm

樣品2號檢測效果圖

灰度圖

高度圖

3D點云圖

局部點云圖

樣品2號檢測結果

2D截面示意圖

3D點云截面示意圖

1D截面示意圖

經測量: 樣品2零點位置封面膠的高度為：0.2134mm

樣品3號檢測效果圖

灰度圖

高度圖

3D點云圖

局部點云圖

樣品3號檢測結果

2D截面示意圖

3D點云截面示意圖

1D截面示意圖

經測量: 圍壩此處的寬度值為：1.37072mm

圍壩此處的高度值為：0.305046mm

高精度應變計及結構設計實現了更高的信噪比和靈敏度,內置溫度補償算法大大降低了由于溫度變化導致的溫度漂移。

六維力傳感器裝載于工業機器人、協作機器人、外骨骼機器人、醫療康復機器人上,也廣泛應用于柔性?shī)A爪抓取、機器人關節、自動化測量與控制、風洞測試等場景。

產品優勢

技術參數

應用范圍

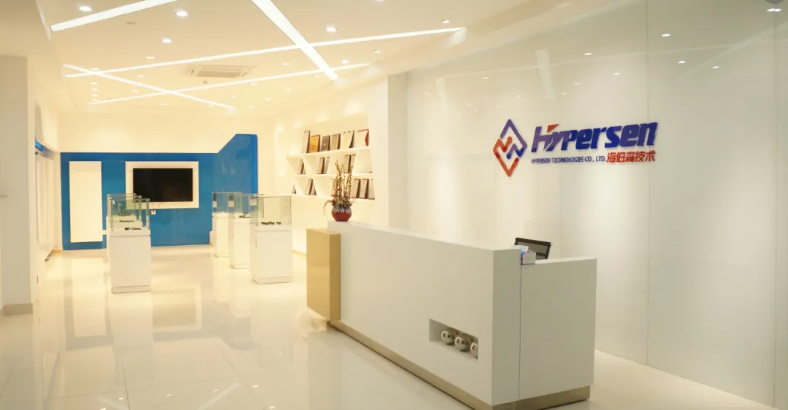

海伯森自成立起就將發展戰略定位于高端智能傳感器品牌平臺建設，先后推出了光譜共焦傳感器HPS-CF系列產品，以及3D線光譜共焦傳感器HPS-LCX系列產品。海伯森以全球市場競爭為基點，助力推動高端光譜共焦產品實現國產化。

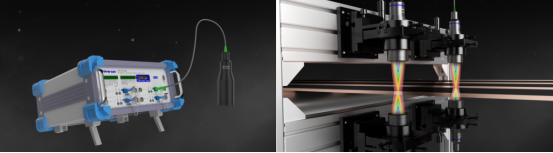

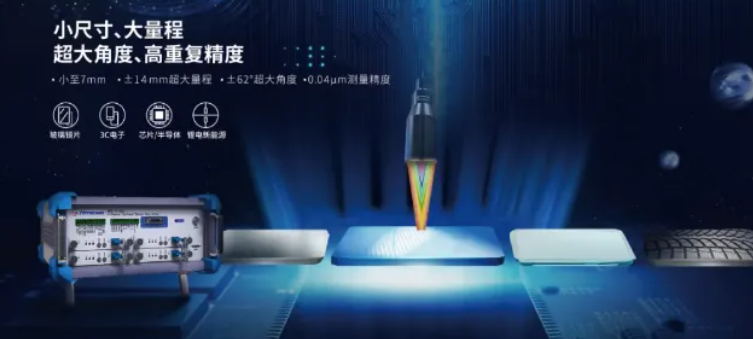

海伯森光譜共焦傳感器HPS-CF系列采用特別優化的光學設計系統，選用LED白光作為光源，起到肉眼保護作用的同時提升了檢測的穩定性和產品使用壽命。與傳統模式相比，HPS-CF系列優點更加明顯。

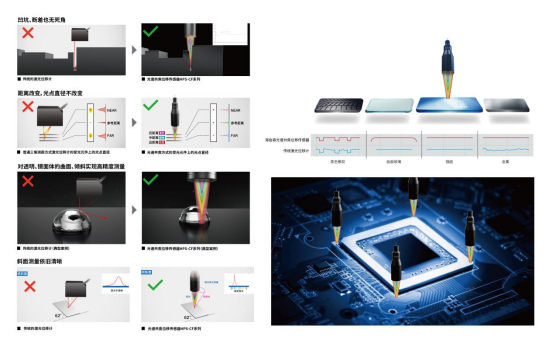

1.由于采用同軸的光譜共焦方式,所以能在不影響探頭的安裝方向及移動方向的情況下測量。

2.光點直徑在測量范圍內的每個位置都幾乎不會發生變化,因此可高精度測量。

3.除了同軸的光譜共焦方式之外,照射光的開口亦為廣角。如果能接受部分反射光,就可以通過檢測其反射光的波長位置來進行高精度的測量。斜面測量也依舊清晰

4.傳感頭內部?jī)H有鏡頭結構設計。由于沒有電子元件,不發熱,所以不會產生安裝傳感頭的夾具變形。可實現較為理想的高精度測量。

從產品多元化配置與性能指標維度展開綜合評析，海伯森

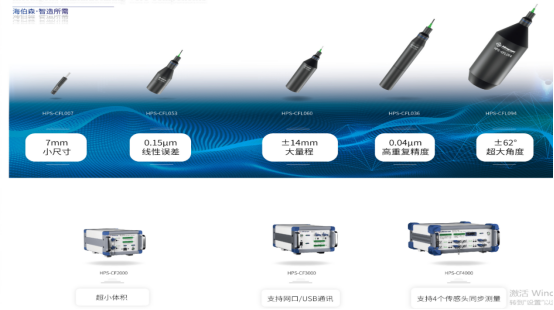

HPS-CF系列可提供控制器5款和傳感頭25款，傳感頭外徑尺寸可部署空間范圍在5~94mm，產品測量范圍0.2~171mm，控制器與傳感頭的不同搭配可適應不同的檢測任務要求。（注：了解詳情請聯系我司工作人員）

海伯森光譜共焦傳感器依托自主研發構建技術壁壘，其軟件算法與部分核心硬件均實現自主開發，從底層架構保障產品穩定性與操作便捷性。HPS-CF系列具備最多支持四通道同步測量，而特別優化的同軸設計可實現鏡面

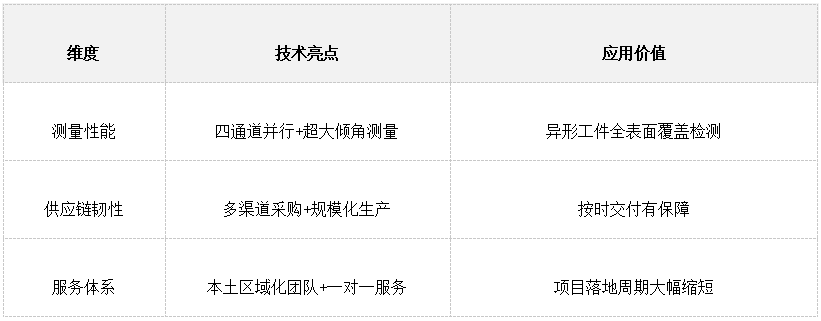

±62°和漫反射表面±88°的超大測量角度，有效解決球面材料、3D曲面玻璃等物體的高精度檢測難題，相較于同類產品，HPS-CF系列具備三大差異化優勢：

通過“技術自研+產能管控+服務深耕”的三維度布局，海伯森在光譜共焦傳感器領域構建了從產品性能到交付服務的全流程競爭優勢。

控制器可支持USB/RS232/RS422/RS485通訊讀取檢測數據，此外，用戶還可通過采用一體加工成型的夾具簡單設置實現超高精度的雙頭測厚。可定制IP67工業外殼防護則提升了對檢測環境的適應性，滿足了客戶復雜檢測場景的應用需求的同時，大幅提升了生產效率。

據了解，某制造企業采用集成HPS-CF系列的在線檢測方案實現產品檢驗的自動化升級后，每條產線可替代三個工位，有效節省了用工成本，設備運行穩定，產線循環時間加速，此外高精度在線檢測使得產品良率提升至90%以上，大大提升了企業生產效能。

通常在光譜共焦傳感器的實際應用中，生產的環境、測量的項目和成本控制等因素影響產品的最終選型。比如測量芯片尺寸、玻璃R角、液位高度和零件孔徑等，不同產品的不同檢測項目其所處工作環境也不同，選型過程中除了要考慮產品量程、分辨率、運行速率等關鍵參數，還需要考慮操作環境濕度要求和溫度要求、抗震程度等。

我們?cè)谌珖?guó)多個核心城市設有本地化服務據點，構建起覆蓋廣泛的區域服務網絡。通過在成都、江蘇、武漢等城市設立常駐辦事處與技術服務中心，實現服務資源的區域化部署，確保能夠快速響應不同地區客戶的需求。這種本地化布局不僅拉近了與客戶的空間距離，更能深入理解區域市場特性，為各地客戶提供貼合實際需求的解決方案與技術支持，讓專業服務觸手可及。聯系我們解鎖更多微米級測量解決方案：申請免費樣品測試、預約一對一技術咨詢。讓我們以光為尺，丈量每一份精密需求，共同奔赴智能制造的無限可能。

3D視覺技術通過非接觸性、高速性、數據完整性三大核心優勢，解決了接觸式測量在效率、精度、適應性上的瓶頸，尤其適合大批量生產、復雜結構檢測、高附加值產品場景。在工業檢測領域，3D視覺已成為主流趨勢，推動“智能制造”向自動化、智能化方向深度發展。

盡管3D視覺檢測技術路徑多元，但不同設備在原理機制與硬件架構上差異顯著，目前能夠同時滿足高精度檢測、大視野覆蓋與高速檢測節拍等多重要求的產品仍較為稀缺。若一味追求檢測效率與生產節拍，往往可能導致檢測精度的妥協；然而，隨著市場對產品品質的需求持續升級，外觀檢測精度標準也在不斷提高。因此，企業在工業產線規劃中，需結合具體項目的檢測目標、工況條件及成本預算，對檢測系統的適配性進行綜合評估，從而選擇既能平衡效率與精度、又符合經濟性的解決方案。

不同的產品在特性和應用上不盡相同，光譜共焦法對材料的漫反射能力、表面粗糙度及單一反射界面要求較高，而光檢測雖然涵蓋多種技術，不同技術對材料的光學特性（如反射、折射、散射等）要求因原理而異，適配性更廣泛，但檢測結果容易受光強干擾，不適合拋光/鏡面等材質的檢測。采用主動立體視覺方法的結構光技術通過主動投射可控光學圖案（如條紋、編碼圖案等），相較于被動立體視覺（僅依賴環境光），在環境兼容性和檢測精度上具有顯著優勢，以3D閃測傳感器為例，它采用了光學成像（CMOS感光元件、彩色投影單元、遠心光學系統）、結構光、AI算法（解碼/投光/圖像優化）及高速數據處理與傳輸（高性能控制器+光纖）等技術，這些技術融合使3D閃測傳感器既能在環境復雜的工業現場穩定工作，又能滿足微米級精度的快速檢測需求，成為半導體封裝、新能源電池、3C精密制造等領域的核心檢測工具。

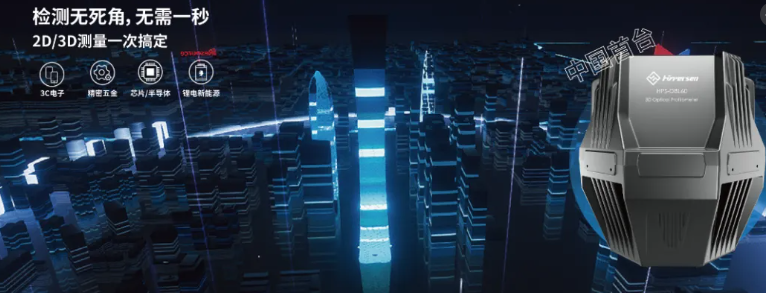

就3D閃測傳感器從技術角度看，是一種跨學科的工業檢測應用系統，3D閃測傳感器的設計需融合光學、電子、機械、算法、圖像處理等多領域技術，同時兼顧工業場景的可靠性和智能化需求，因而造就了技術瓶頸高，研發難度大等問題。值此一提的是，國內高端工業傳感器制造企業海伯森突破了技術壁壘，于2022年發布了中國首臺3D閃測傳感器“大菠蘿”HPS-DBL60，經過近年來不斷改進，技術更是有了顯著提升。

海伯森這款傳感器之所以帶“閃測”二字，是該款傳感器能夠在極短的時間內完成62×62mm工作區域的2D尺寸和3D輪廓的測量。這種快速測量的能力就像“閃電”一樣迅速。而實現這一結果主要得益于產品從結構、軟件算法和硬件配置方面的全方面優化。

I該款傳感器在結構上：

1.采用業界頂級的CMOS感光元件和超低畸變遠心光學系統，一次拍攝即可得到被測工件XYZ三維高精度數據。在高速實時檢測下，亦可實現20um絕對測量精度和1um的重復精度。

2.采用對稱式多角度投射單元，不受方向限制，大視野,面檢測,全覆蓋,無死角。

既可檢測工件的2D尺寸，還可測量工件的3D輪廓、體積及高度等特征，

II該款傳感器在軟件算法上：

1.高效AI軟件算法配套

XY間隔平均化處理，控制成像系統個體差異。

全新3D輪廓處理和2D圖像優化算法。

自研投光算法,可減輕多重反射的影響和減少光澤部位的無效像素。

2.完備SDK及一站式軟件支持,系統簡單,易于集成;體積小,安裝使用便捷。

III該款傳感器在配套上：

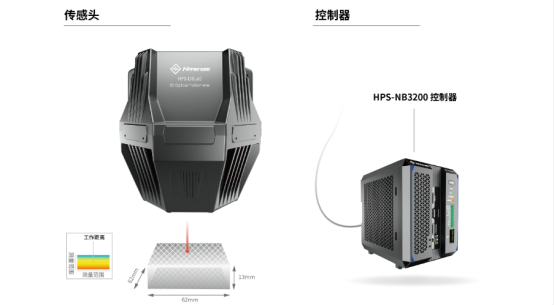

傳感頭和配套的高性能控制器HPS-NB3200之間采用40G光纖進行高速數據傳輸

在流水線全速運轉下，既要跟上產線節拍，又要確保檢測精度。尤其當檢測對象為具有復雜幾何形狀的材料表面時，傳統檢測效率低，精度低，立體感低等問題更加顯著，難以勝任如此高要求的任務。使用海伯森3D閃測傳感器替換傳統檢測方式，可大大降本增效。

以手機生產為例，需檢測的缺陷類型涵蓋壓痕、劃痕、崩角、污漬等數十種微觀瑕疵，同時還需完成字符識別、孔徑測量、裝配間隙檢測等復雜任務。

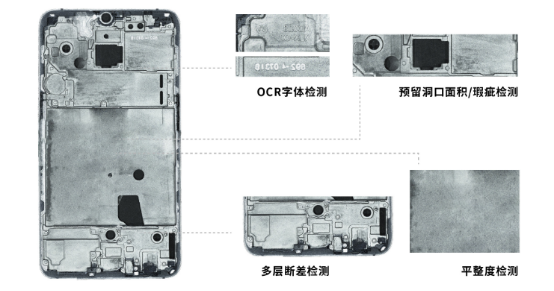

?“大菠蘿”HPS-DBL60檢測手機中框?

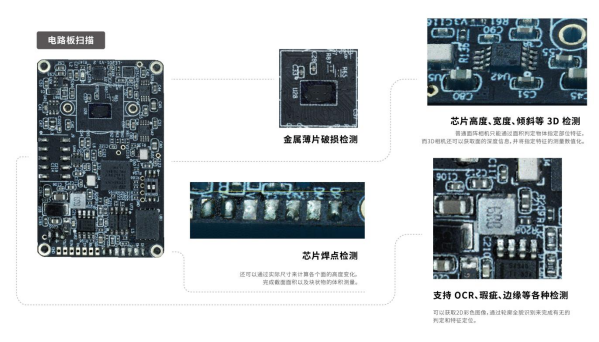

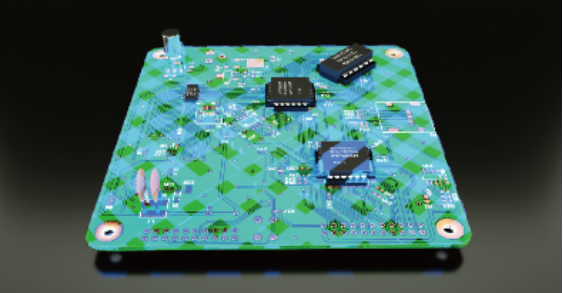

除了手機外觀的檢測，在PCB檢測領域，3D閃測傳感器同樣展現出獨特優勢。由于PCB板采用表面貼片技術，元器件密集且微小，表面深度信息復雜，傳統三角法測量易因遮擋形成檢測盲區。海伯森3D閃測傳感器憑借多角度立體投光與寬視野檢測能力，可對PCB板進行無死角掃描，精準捕捉元件貼裝偏差、焊盤缺陷等微觀問題，其62mm×62mm的檢測視野不僅減少了重復檢測耗時，更通過實時3D點云數據全面還原板面形貌，顯著提升PCB產線的檢測效率與缺陷檢出率。

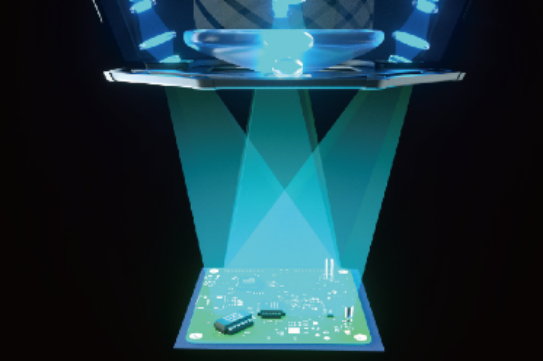

?“大菠蘿”HPS-DBL60檢測電路板?

在智能制造對精度與效率要求不斷攀升的當下，海伯森3D閃測傳感器以創新技術為核心，打破傳統檢測的瓶頸，為工業檢測帶來了全新的解決方案。從手機精密零部件的微米級檢測，到PCB復雜表面的無死角掃描，它以“閃測”的速度與“精準”的品質，努力推動著生產制造向智能化、高效化邁進。未來，海伯森將持續深耕技術研發，不斷優化產品性能，在更多領域發揮技術優勢，助力企業降本增效，為工業制造的高質量發展注入源源不斷的動力。

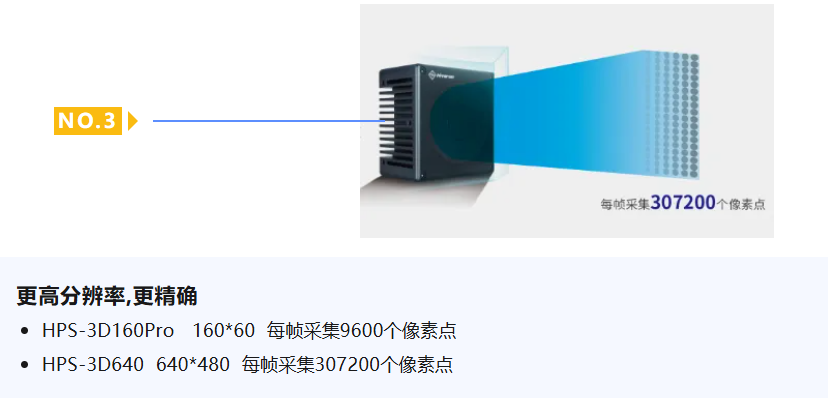

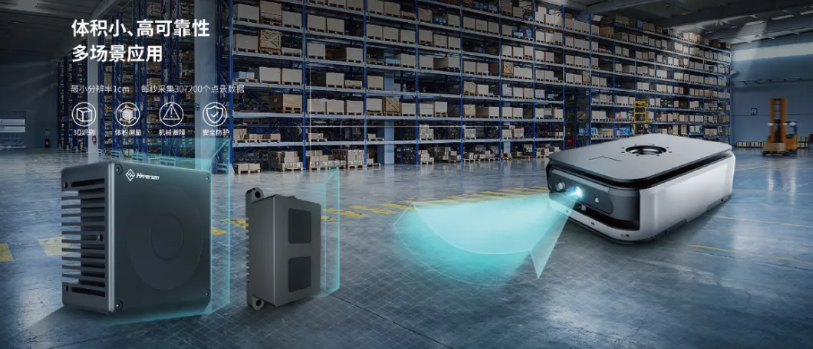

HPS-3D160 Pr0、HPS-3D640面陣固態激光雷達基于ToF(Time-of-Flight)原理,集成了精密的紅外鏡頭和激光照明系統,內置高性能處理器及專業的數學算法,通過一次拍攝即可生成3D點云數據并通過高速通訊接口進行實時傳輸。

HPS-3D系列產品集成了高功率850nm紅外VCSEL發射器和高光敏元件。軟件上，產品嵌入了高性能處理器,具有先進的數據處理,濾波和補償算法,確保穩定測量的同時數據輸出。硬件上,全固態式結構,工業級IP67防護設計,航空鋁外殼,使產品適用于更多復雜的環境。

原理簡介

HPS-3D系列是最新一代基于飛行時間(ToF)原理的高性能固態激光雷達傳感器。ToF是Time of Flight的縮寫,直譯為飛行時間,通過給目標連續發送光脈沖,然后用傳感器接收從物體返回的光,通過探測這些發射和接收光脈沖的飛行(往返)時間來得到目標物距離。

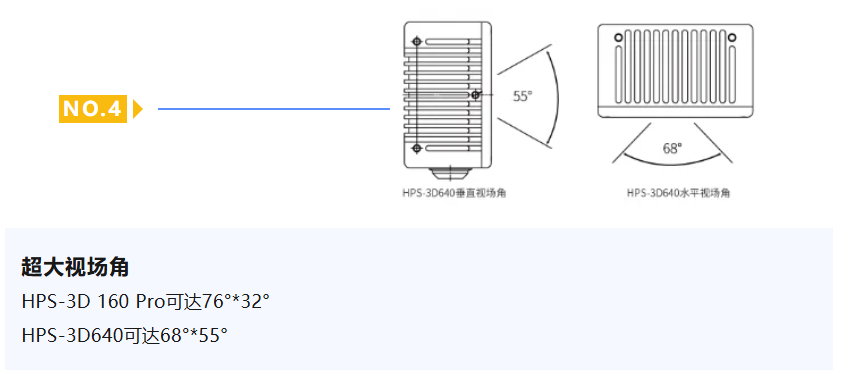

HPS-3D系列產品配備優化的照面系統和低失真紅外光學鏡頭,對90%反光的白色目標可測距離可達8米。靈活的用戶自定義感興趣區域(ROI)功能,其中HPS-3D 160擁有Simple-HDR，Auto-HDR和Super-HDR模式，使HPS-3D系列適用于各種場景。

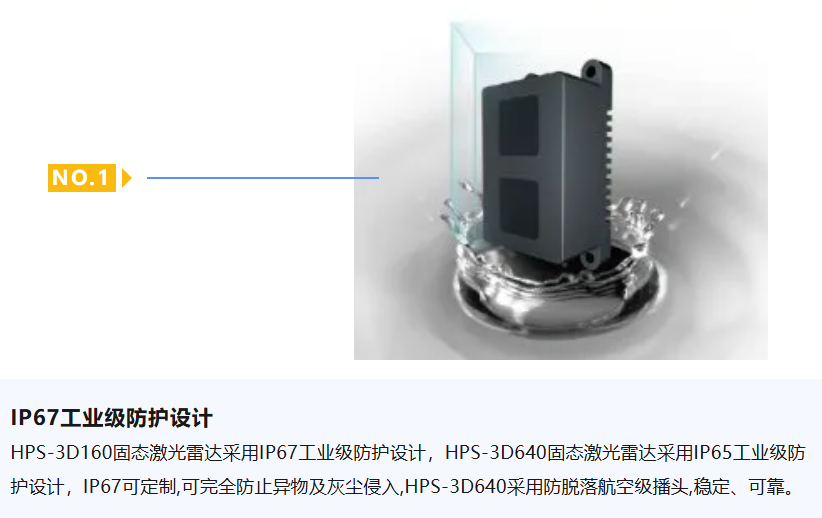

產品優勢

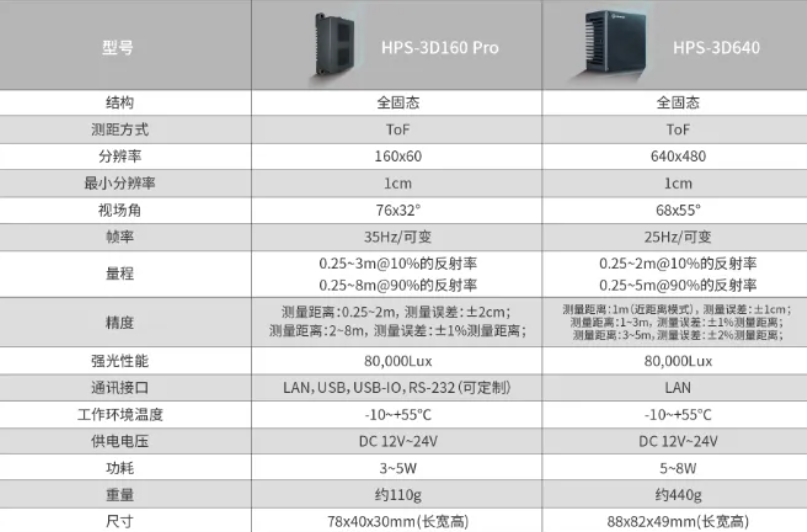

技術參數

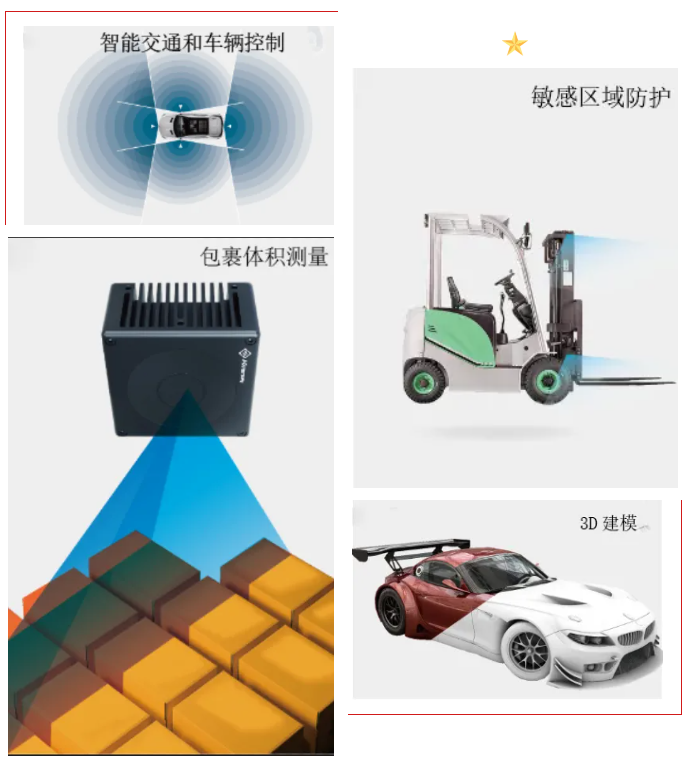

應用案例

豐富多元的產品矩陣

海伯森構建了極為成熟且多元化的產品線，旗下產品涵蓋多個系列，在不同領域發揮著關鍵作用。

光學測量領域的佼佼者

HPS-CF 系列光譜共焦位移傳感器精度可達納米級，屬于非接觸式位移傳感器。在半導體制造、光學鏡片加工等對精度要求極高的行業中不可或缺。例如在半導體芯片制造過程中，對于芯片表面微小結構的厚度測量以及芯片封裝時各層材料間間隙的把控，HPS-CF 系列傳感器能夠提供精準數據，確保產品質量符合嚴格標準。

HPS-LC 系列基于光譜共焦法原理，是一款非接觸式光學精密測量傳感器 。它檢測速度快，成像分辨率高，對各種材質都展現出極強的適應性。在 3C 產品制造中，對于手機外殼、電腦邊框等零部件的表面缺陷檢測以及尺寸測量，該系列傳感器能夠快速且準確地完成任務，大大提高了生產效率和產品質量檢測的準確性。

HPS-DBL 系列采用新型閃測技術，是一款工業級 2D/3D 復合光學精密測量傳感器。它識別精度高、測量視野廣、檢測無死角且拍攝節拍快，很短時間內即可完成 2D 尺寸和 3D 輪廓復合的高精度在線檢測，實現微米級檢測精度的同時大幅提升檢測效率 。在電路板制造中，對于高度、瑕疵、焊點等檢測要求快速檢測，能夠快速獲取其 3D 輪廓和 2D 尺寸信息，幫助企業及時發現產品缺陷，優化生產工藝。

視覺成像的得力助手

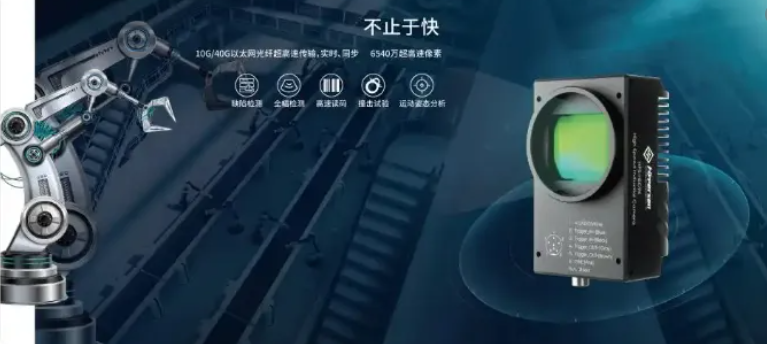

超高速工業相機 HPS-HSC2K 采用業界頂級超高速圖像傳感器，具有大像元尺寸、低噪聲、超高幀率、遠距離傳輸?shù)忍匦?。其支持標準C接口，安裝和使用都極為方便。在機器視覺領域，如高速流水線上產品的質量檢測，HPS-HSC2K 能夠快速捕捉產品瞬間狀態，將高清圖像傳輸給控制系統，為及時發現產品瑕疵、確保產品質量提供了有力支持;在運動控制方面，對于快速移動的機械部件的位置監測和軌跡跟蹤，該相機也能精準實現，保障設備運行的穩定性和準確性。

力學感知的關鍵設備

六維力傳感器可實時測量 XYZ 三個方向所受到的力和力矩。在機器人自動化控制領域，當機器人進行精密裝配、打磨、抓取等操作時，六維力傳感器能夠?qū)崟r(shí)感知外界作用力和力矩的變化，反饋給機器人控制系統，使機器人能夠根據實際情況及時調整動作，確保操作的精準性和穩定性。比如在電子設備的精密裝配過程中，機器人通過六維力傳感器感知零部件之間的裝配力，避免因用力不當造成零部件損壞，提高裝配質量和效率。

激光傳感的創新產品

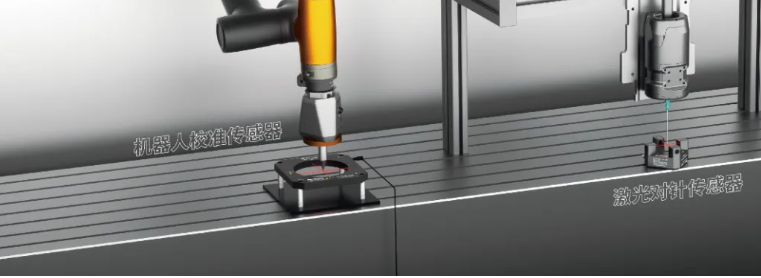

激光對刀儀 LCA100：作為最新一代采用聚焦的紫外激光光束為測量媒介的高精度產品，保障了在 CNC 加工中心復雜工況下仍能穩定、迅速、精確地進行刀具測量 。在機械加工行業，刀具的磨損和更換對加工精度和效率影響極大，LCA100 能夠快速準確地測量刀具的磨損程度和位置，幫助操作人員及時調整刀具參數或更換刀具，確保加工過程的連續性和產品質量的穩定性。

激光校準傳感器 LCB02：可實現沿傳感器xyz三個維度的絕對位置校正和零點復位，具備良好的抗沖擊和耐久性 。在工業自動化生產線中，對于各種設備的位置校準和零點定位，LCB02 能夠提供可靠的測量和校正，保證設備運行的準確性和重復性，提高生產線的整體運行效率和產品一致性。

智能感知的前沿產品

固態激光雷達基于 ToF 原理，集成了精密的紅外鏡頭和激光照明系統，內置高性能處理器和專業的數學算法，通過一次拍攝即可生成 3D 點云數據并通過高速通訊接口進行實時傳輸 。在智能交通領域，它廣泛應用于自動駕駛汽車，幫助車輛實時感知周?chē)h(huán)境，識別道路、障礙物、其他車輛和行人等信息，為自動駕駛系統提供關鍵數據支持，保障行車安全;在智能物流的 AGV(自動導引車)導航中，固態激光雷達能夠幫助 AGV 實時構建周?chē)h(huán)境地圖，實現自主路徑規劃和避障，提高物流運輸?shù)淖詣?dòng)化和智能化水平。

廣泛深入的行業應用

海伯森的產品憑借其卓越性能，在眾多行業中得到了廣泛應用，助力各行業實現智能化升級和高效發展。通過持續的技術創新和產品研發，打造出一系列高性能、高可靠性的傳感器產品，在工業自動化、精密測量、交通物流、醫療、科研等眾多領域發揮著重要作用，為各行業的發展注入了新的活力。隨著科技的不斷進步和市場需求的持續增長，相信海伯森將繼續秉持 “技術贏市場，誠信待客戶” 的原則，不斷推出更多創新產品，為全球用戶提供更優質的服務，在高端智能傳感器領域書寫更加輝煌的篇章。

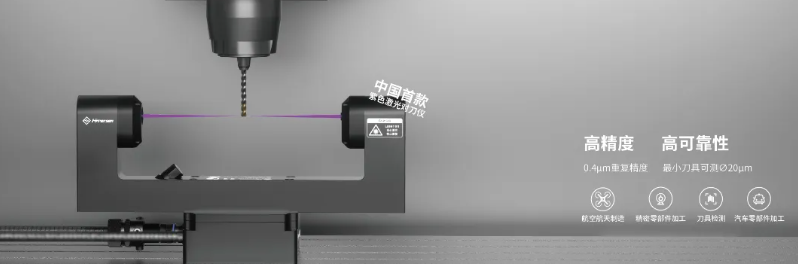

HPS-LCA100是最新一代采用聚焦的紫色激光光束為測量媒介的高精度激光對刀儀,自研的氣封及精密光學系統保障了在CNC加工中心復雜工況下仍能實現穩定、迅速、精確的刀具測量

HPS-LCA100集成化的控制器底座使得整體結構更加緊湊,支持多種出線方式讓安裝更加便利，同時減少機床空間占用。

產品優勢

內置刀具清潔系統

使用連續的壓縮氣體通過一個特別設計的微小激光鉆孔，氣流高速?gòu)膰娮靽姵?可清除刀具表面的冷卻液和加工碎屑，保證刀具檢測精度。

形成集中對準刀具中心的完美氣流

優秀的清潔能力

內置止流閥,防止切削液

控制器底座

內置高性能氣動閥

無需單獨的氣動組件

支持快速更換或清潔

多種出線方式

僅1條電纜和1根氣管連接

高精度紫色激光技術

HPS-LCA 100 采用405nm的紫色激光擁有更短的波長,可實現更高的測量精度和抗干擾能力,獨特設計的氣封系統提高對刀儀的使用壽命和可靠性。

與傳統模式對比

技術參數

豐富的檢測功能

Part 1  原理簡介

高速運動目標受到自然光或人工輔助照明燈光的照射產生反射光,或者運動目標本身發光,這些光的一部分透過高速成像系統的成像物鏡。經物鏡成像后,落在光電成像器件的像感面上,受驅動電路控制的光電器件,會對像感面上的目標像快速響應,即根據像感面上目標像光能量的分布,在各采樣點即像素點產生響應大小的電荷包,完成圖像的光電轉換。帶有圖像信息的各個電荷包被迅速轉移到讀出寄存器中。讀出信號經信號處理后傳輸至電腦中,由電腦對圖像進行讀出顯示和判讀,并將結果輸出。

因此,一套完整的高速成像系統由光學成像、光電成像、信號傳輸、控制、圖像存儲與處理等幾部分組成。

Part 2 產品優勢

Part 3 技術參數

Part 4應用范圍

高速運動分析

超高速讀碼

印刷/織物缺陷檢測

化學實驗分析

光譜共焦傳感器作為一種新型的高精度傳感器，其測量精度最高可達±0.02%。相比于光柵、容柵或電感調頻、電感差動變壓器式的位移傳感器，其在位移測量方面的優勢更加明顯。如今，由于光譜共焦傳感器有著高精度、非接觸測量等優勢，因此，其在幾何量精密測量方面的應用越來越廣泛，如漫反射及平面反射的位移測量、平面度測量、薄膜及透明材料厚度測量、表面粗糙度測量等。

在位移測量方面，自光譜共焦傳感器問世以來，它的主要功能便是測量位移。馬敬等對光譜共焦傳感器的色散物鏡進行研究，設計了色散物鏡的結構，提高了光譜共焦傳感器的各項性能；畢超等利用光譜共焦傳感器實現了對航空發動機轉子葉尖間隙的高精度、高效率的測量。

在平面度測量方面，位恒政等對光譜共焦傳感器的探測誤差進行研究，其中，在對平面探測誤差研究時，利用光譜共焦傳感器對圓平晶的平面度進行測量，得到了平面探測誤差值。

在薄膜及透明材料厚度測量方面，朱萬彬等分析了光譜共焦傳感器在測量透明平板的平面度時，由透明平板的折射率不同而引入的測量誤差并進行補償；曹太騰等基于三維數據精確測量的機器視覺系統，利用光譜共焦傳感器對透明材料厚度及弧形玻璃弧面厚度進行檢測。

在表面粗糙度測量方面，沈小燕等分析了不同測量方法測量表面粗糙度時的優缺點，最終選擇了基于光譜共焦傳感器的測量方法并進行了相關實驗，為表面粗糙度的精密測量提供了一種新的方法；林杰俊等利用光譜共焦法測量表面粗糙度樣塊的表面粗糙度，并分析了其測量不確定度。

本文利用最小二乘法計算校準誤差并進行非線性誤差計算，減小光譜共焦傳感器校準時的誤差，并在不同精度標準器下，探索光譜共焦傳感器的校準誤差的變化情況，對今后對光譜共焦傳感器的應用及研究有著重要的意義。

2 光譜共焦傳感器簡介

光譜共焦傳感器是近年來出現的一種利用不同顏色光的波長來測量微小距離的新型高精度傳感器。它的原理脫胎自上世紀80年代出現的共聚焦顯微鏡，在此基礎上，又添加了彩色編碼技術，使得彩色光的波長與待測長度聯系在了一起。由于所測長度直接與彩色光的波長相關聯，使得測量精度進一步提高，光譜共焦傳感器的出現極大促進了精密測量領域的發展。

光譜共焦傳感器的原理如圖1所示，白光通過小孔后，可以近似認為是點光源，然后通過分光棱鏡和色散物鏡，形成彩色光，彩色光聚焦于中心光軸上。當被測物體置于彩色光的聚焦范圍以內時，能夠?qū)⑦@些彩色光反射，使其原路返回，到達光譜儀。光譜儀與分光棱鏡之間的針孔起到了濾光的作用，只有準確聚焦與待測物體表面的單色光能夠進入光譜儀，因此，在很大程度上，提高了測量的準確度。

3 校準方法研究

3.1 實驗過程

分別采用激光干涉儀與高精度測長機兩種方法對光譜共焦傳感器進行校準。所用的激光干涉儀型號為XL-80，精度為±0.5X10-6，所用的高精度測長機的精度為0.1μm。圖1 光譜共焦傳感器原理
